Резьбовой переходник на заказ

Переходник, которого нет ни в одном каталоге

Резьбовой переходник соединяет две разные резьбы: болт М10 в отверстии М8, фитинг BSP с оборудованием под NPT, дюймовую шпильку с метрической гайкой. Ходовые сочетания продаются в любом магазине; проблема начинается, когда нужная пара резьб не существует в каталоге — мелкий шаг, левая резьба, метрическая с дюймовой, или просто два размера, которые никто не выпускает вместе. Это и есть наша работа: вы называете обе резьбы — мы вытачиваем переходник на заказ, от 1 штуки, без CAD.

Формы, которые мы изготавливаем

Форма	Резьбы	Типовое применение
Наружная-внутренняя	наружная → внутренняя	уменьшить или увеличить существующее гнездо без его переделки
Ниппель (бочонок)	две наружные	соединить два фитинга с внутренней резьбой
Муфта переходная	две внутренние	соединить две шпильки или два штуцера разных размеров
Футорка / втулка	наружная → внутренняя, тонкостенная	посадить меньший болт в большее резьбовое отверстие

Самые частые заказы

Сочетание	Пример
Стальной резьбовой переходник	сталь 40ХМ (42CrMo4) для гидравлики и нагруженных соединений
Дюймовая ↔ дюймовая	с 3/8" на 1/4", с 1/2" на 3/8" — пневматика, КИП, аппаратура
Метрические редукции	М12 → М10, М10 → М8 — обычный или мелкий шаг, в т.ч. левая резьба
Метрическая ↔ дюймовая	М10×1 на 3/8"-24 UNF — импортное оборудование и приборы
G/BSP ↔ NPT	гидравлические и пневматические фитинги для техники из США
Смена шага	тот же диаметр, другой шаг — напр. М12×1,5 на М12×1,75

Метрическая ↔ дюймовая: почему они никогда не совпадают — и какие стандарты мы стыкуем

Метрическая и дюймовая резьбы различаются диаметром, шагом и углом профиля — метрический профиль 60° против 55° у Уитворта, шаг 1,5 мм против 20 ниток на дюйм. Даже когда два размера выглядят почти одинаково, свинчивание «через силу» срывает витки и портит обе детали. Единственное правильное решение — точёный переходник, несущий метрический профиль с одной стороны и дюймовый с другой, каждый нарезанный по своему стандарту:

Система	Резьбы	Стандарт	Уплотнение
Метрическая	М обычный и мелкий шаг, М6–М48	ISO 261 / DIN 13 (ГОСТ 24705)	Шайба / кольцо / торец
Unified (дюймовая)	UNC, UNF, UNEF	ASME B1.1	Шайба / торец
Трубная цилиндрическая (G)	BSPP, G1/8–G2	ISO 228-1 (ГОСТ 6357)	Уплотнительная шайба / кольцо
Трубная коническая (Rc/R)	BSPT	ISO 7-1 / EN 10226	По резьбе (самоуплотняющаяся)
NPT / NPTF	1/8"–2" американская трубная	ASME B1.20.1	По резьбе (самоуплотняющаяся)
Whitworth	BSW / BSF (старые станки)	BS 84	Шайба / торец

Любой стандарт слева стыкуется с любым другим — наружная или внутренняя, цилиндрическая или коническая. Типичный случай: американский насос с присоединением 1/2 NPT к европейскому коллектору G1/2, или датчик 7/16 UNF в метрическом гнезде М14×1,5.

Стальной резьбовой переходник для гидравлики

Отдельный частый запрос — стальной резьбовой переходник под высокое давление: гидравлические линии, силовые шпильки, нагруженные соединения, где латунь не подходит. Точим из стали 42CrMo4 (аналог 40ХМ) с улучшением, при необходимости — с воронением или цинковым покрытием, шестигранником под ключ и посадкой под уплотнительное кольцо. Для гидравлики проверяем резьбу калибрами и по запросу прикладываем протокол измерений.

Материалы

• Латунь CW614N (CuZn39Pb3, аналог ЛС59-1) — стандарт; отличная обрабатываемость, чёткая резьба, экономична для воды, сжатого воздуха и обычных сред
• Нержавеющая сталь 316L (1.4404, аналог 03Х17Н14М3) — морская вода, химия, пищевое оборудование; сертификат 3.1 по EN 10204 по запросу
• Нержавеющая сталь 304 (1.4301, аналог 08Х18Н10) — экономичный вариант для обычной коррозии
• Сталь 42CrMo4 (аналог 40ХМ) улучшенная — высокое давление и несущие соединения
• Алюминий 6061 / 7075 — лёгкие переходники, анодирование

Как это работает

• 1 — Назовите обе резьбы: напр. «М12×1,25 наружная, 3/8"-24 UNF внутренняя, латунь, 5 шт.». Достаточно описания, фото или эскиза с размерами.
• 2 — Расчёт за 24 часа: цена, срок и чертёж на согласование.
• 3 — Изготовление после вашего подтверждения: токарная обработка с ЧПУ, контроль резьбы калибрами ПР/НЕ.
• 4 — Отправка экспресс-курьером: сроки и стоимость доставки в ваш регион — в расчёте.

Изготовление по образцу

Старый станок, снятая с производства деталь, недокументированная резьба? Пришлите нам имеющийся переходник — даже изношенный или сломанный. Мы обмерим оба конца калибрами и микрометрами, бесплатно подготовим чертёж на согласование и изготовим замену. Без шильдика, без каталожного номера и без CAD.

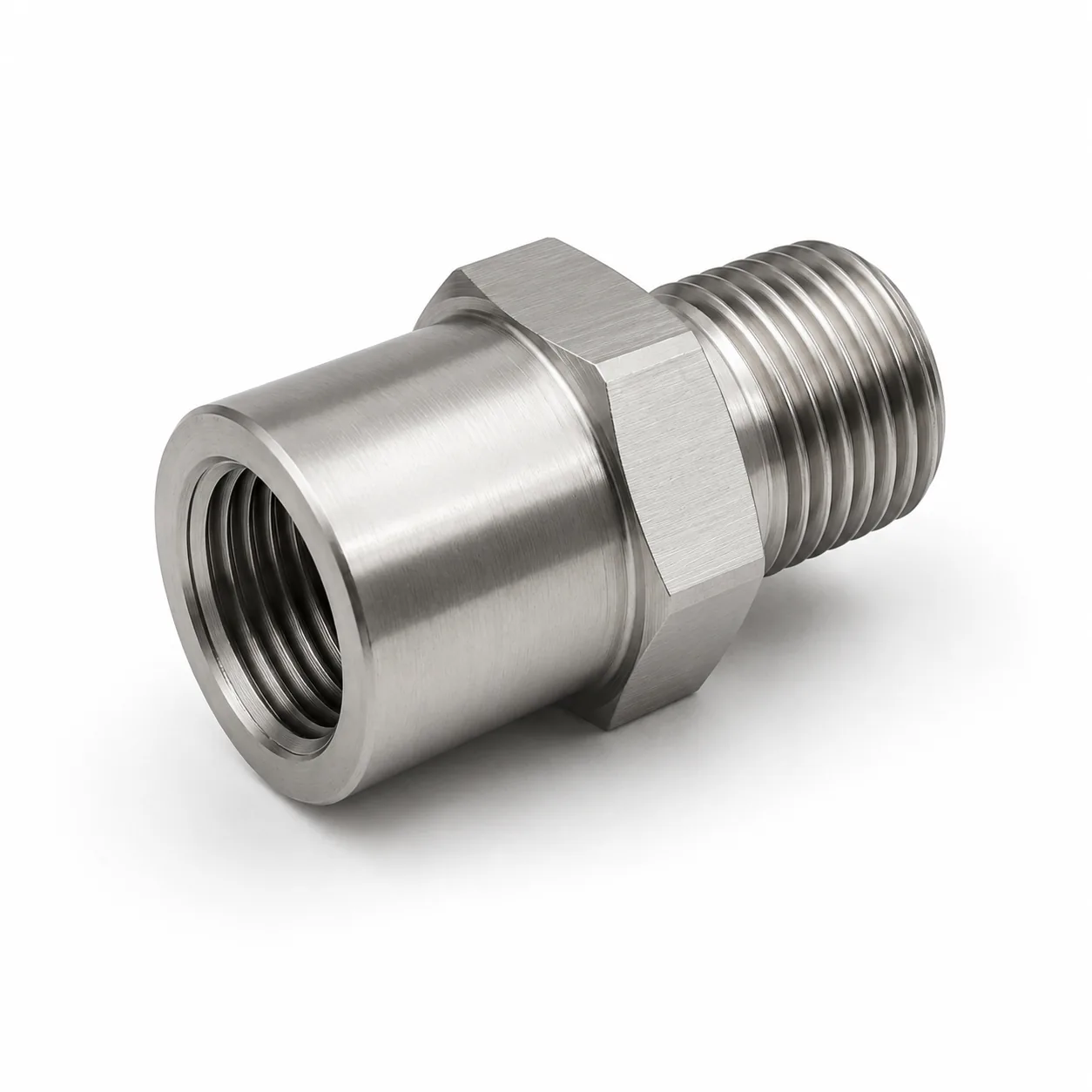

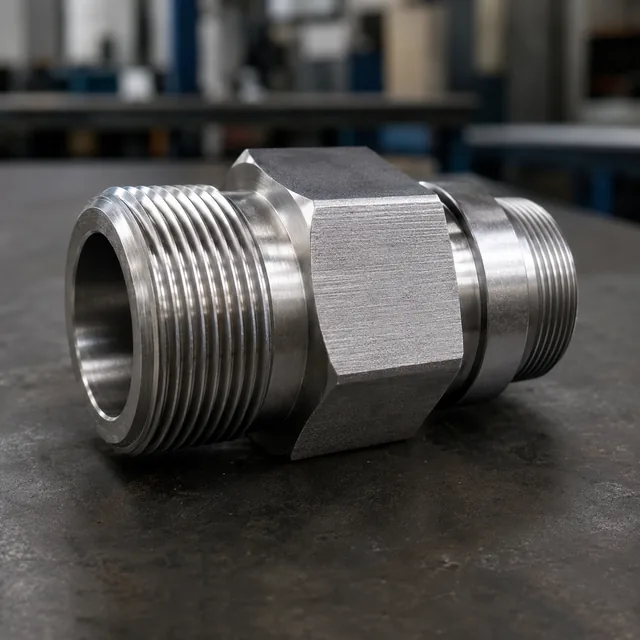

Реальные детали из нашего цеха

Несколько резьбовых переходников с наших станков — нажмите на фото, чтобы увеличить.
