Adaptadores de rosca CNC — sin plano, sin CAD
Los catálogos estándar no cubren todas las combinaciones de rosca. Si necesita conectar dos normas distintas —por ejemplo G (BSP) a NPT, métrico a BSPT, o JIC a ORFS— fabricamos el adaptador exacto a medida. Basta con un plano, una foto, la pieza original o simplemente la descripción de los dos extremos de rosca.
Nuestra experiencia en instalaciones industriales de España, México y América del Sur nos permite entender qué combinaciones son habituales en cada mercado: las instalaciones antiguas en España con rosca BSP/Whitworth, la maquinaria de importación americana con NPT, o los equipos hidráulicos con JIC/ORFS.
Normas de rosca que fabricamos
¿Cruza la métrica con la imperial? Vea el adaptador de rosca métrica a imperial (UNC, UNF, BSP, NPT).
| Norma | Denominación | Aplicación |
|---|---|---|
| G / BSPP | Rosca paralela British (ISO 228) | Europa, sistemas hidráulicos, neumática |
| R / BSPT | Rosca cónica British (ISO 7) | Estanqueidad en rosca, tuberías EU / instalaciones antiguas ES |
| NPT / NPTF | Rosca cónica americana | EE. UU., maquinaria importada, gas y agua |
| Métrico (M) | Rosca métrica ISO (ISO 261 / 262) | Automoción, maquinaria, uso general |
| JIC (37°) | Rosca cónica SAE J514 | Líneas hidráulicas industriales |
| ORFS | Cara plana con O-ring (SAE J1453) | Hidráulica de alta presión, sin fugas |
| UNF / UNC | Rosca unificada americana | Aeronáutica, maquinaria US |
Medidas y combinaciones más solicitadas
La mayoría de las consultas son reducciones o ampliaciones entre dos medidas concretas — macho, hembra, interior y exterior en cualquier combinación:
| Combinación | Ejemplo típico |
|---|---|
| 3/8" hembra a 1/4" macho | Instrumentación, racores de aire comprimido, soportes de cámara |
| 1/2" a 3/4" (y a la inversa) | Conexiones de agua y neumática entre dos diámetros de tubería |
| M8 ↔ M10 ↔ M12 métrico | Sensores de automoción, pies de máquina, espárragos — paso normal o fino |
| Rosca fina a rosca gruesa | Mismo diámetro nominal, distinto paso — p. ej. M12×1,5 a M12×1,75 |
| Adaptador macho-macho / hembra-hembra | Unir dos racores hembra o dos espárragos — niple o manguito reductor |
Si su combinación no aparece en ningún catálogo, ese es exactamente nuestro trabajo: torneamos el adaptador a medida desde 1 pieza, con la rosca comprobada con calibres pasa/no pasa.
Materiales para adaptadores de rosca
- Latón CW614N (CuZn39Pb3) — material estándar; excelente maquinabilidad, rosca nítida, económico para agua, aire comprimido y fluidos en general
- Acero Inoxidable AISI 316L (1.4404) — resistente a agua de mar, industria alimentaria y química; certificado de material disponible bajo norma equivalente EN 10204 3.1
- Acero Inoxidable AISI 304 (1.4301) — entornos corrosivos generales; alternativa económica al 316L para instalaciones no marinas
- Aluminio 6061-T6 / 7075-T6 — conexiones ligeras; anodizable; hidráulica aeronáutica y automoción
- Acero 42CrMo4 (1.7225 / AISI 4140) — hidráulica de alta presión, aplicaciones pesadas; equivalente en resistencia a clase 10.9
- Recubrimiento PTFE / resistente a productos químicos — disponible bajo consulta para medios agresivos
Documentación de calidad: Bajo petición entregamos certificado de material (equivalente EN 10204 3.1), informe dimensional de las cotas de rosca y declaración de conformidad RoHS/REACH. Indíquelo en su solicitud de presupuesto.
Proyecto real con imágenes: un cliente de Francia envió un croquis a mano y le entregamos un plano de fabricación acotado el mismo día (hexágono 50 entre caras, inox 304, macizo). El croquis, el plano y la fabricación → caso del adaptador de rosca M30×3,5 a M24×2.
Tres normas de rosca, una pieza: un cliente del Reino Unido necesitaba un perno con rosca en pulgadas UNF, en pulgadas UN y métrica en el mismo cuerpo, más un acoplamiento a juego. Bocetos, verificación con anillo de rosca y calibre, lote entregado → caso del perno multi-rosca y acoplamiento.
Cómo funciona — adaptadores de rosca a medida
- Paso 1 — Envíenos los datos de rosca: Rosca A (p.ej. G1/2" exterior) y Rosca B (p.ej. NPT 1/4" interior), material y cantidad
- Paso 2 — Presupuesto en 24 horas: Le enviamos precio, plazo de entrega y un plano para su aprobación
- Paso 3 — Fabricación tras su confirmación: Torneado CNC, verificación con calibres de rosca, informe dimensional bajo petición
- Paso 4 — Envío por DHL/FedEx a España o Latinoamérica: 3–5 días hábiles a España y México; 5–7 días al resto de América
Reproducir adaptadores desde la pieza original
¿Máquina antigua o norma desconocida? Envíenos la pieza existente —aunque esté desgastada o dañada— y la medimos. Identificamos los dos extremos de rosca, generamos gratuitamente un plano para su aprobación y fabricamos el adaptador de repuesto. Sin número de catálogo, sin marca, sin CAD necesario.
Solicitudes frecuentes: G½" BSP a NPT ½", métrico M22×1,5 a BSP 3/8", JIC 37° a ORFS, Whitworth 1/4" a métrico M10 — y muchas otras combinaciones especiales. Si la combinación no existe en catálogo, es exactamente lo que fabricamos.

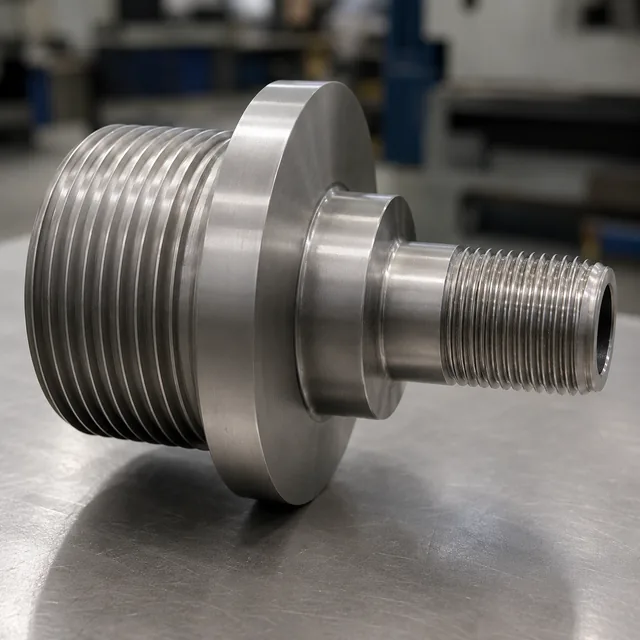

Piezas reales de nuestra red de fabricación
Algunos adaptadores de rosca recién mecanizados — haga clic en una foto para ampliarla.
Preguntas frecuentes sobre adaptadores de rosca
Sí. Fabricamos cualquier tipo de rosca —incluidas roscas a izquierdas, pasos especiales y normas antiguas como Whitworth o BA. Envíenos la pieza original y generamos un plano para su aprobación antes de fabricar.
Los acoplamientos de rosca se fabrican según la norma correspondiente (ISO 228 para BSP, ISO 7, ANSI B1.20.1 para NPT, etc.). Las superficies de estanqueidad se mecanizan o rectifican según los valores de rugosidad requeridos. Bajo petición se entrega informe dimensional.
1 pieza. Fabricamos prototipos individuales igual que pequeñas y grandes series. El precio unitario baja significativamente a partir de 10 piezas.
Las piezas estándar se fabrican en 7–14 días hábiles y se entregan en 3–5 días hábiles por DHL o FedEx Express a España y México, o 5–7 días al resto de América del Sur.
STEP, IGES, DXF, PDF, croquis a mano y fotos. Para adaptadores de rosca basta con una descripción corta: "G1/2 exterior a NPT 3/8 interior, latón, 10 unidades".
Certificado de material (equivalente EN 10204 3.1), informe dimensional de cotas de rosca, y declaración de conformidad RoHS/REACH. Indicarlo al solicitar presupuesto.
