Gevindadapteren, som intet katalog har på lager
En gevindadapter forbinder to forskellige gevind: en M10-bolt i et M8-hul, en BSP-fitting på en maskine med NPT-tilslutning, et tommegevind på en metrisk møtrik. De gængse kombinationer kan købes overalt; problemet opstår, når det gevindpar, du skal bruge, ikke findes i kataloget — fingevind, venstregevind, metrisk mod tommer, eller bare to størrelser, som ingen fremstiller sammen. Det er præcis vores arbejde: du oplyser begge gevind, vi drejer adapteren efter mål — fra 1 stk., uden CAD.
Former, vi fremstiller
| Form | Gevindplacering | Typisk anvendelse |
|---|---|---|
| Udvendig-indvendig | udvendigt → indvendigt gevind | reducere eller udvide et eksisterende sæde uden at ændre det |

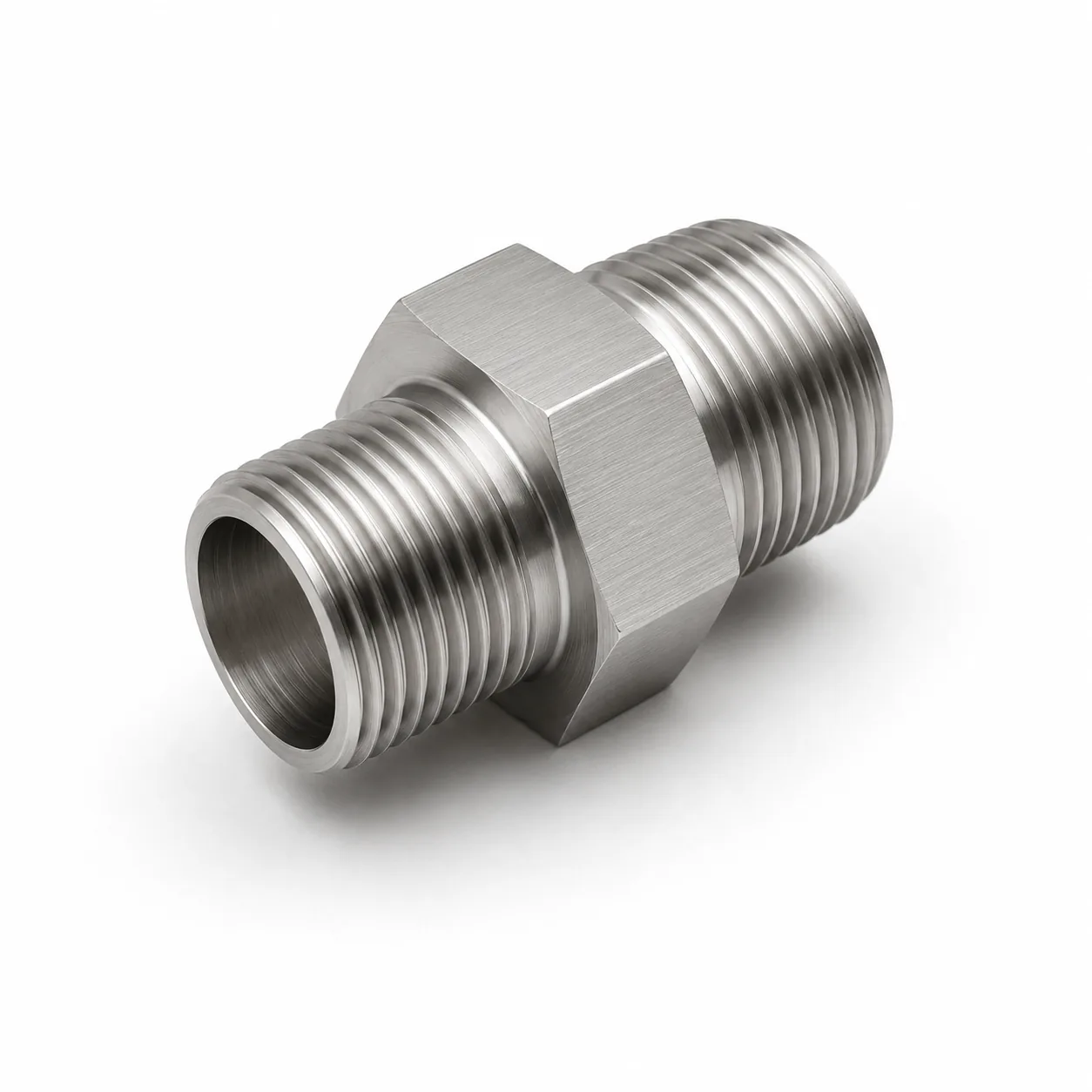

| Nippel | to udvendige gevind | samle to muffer eller to gevindhuller |
| Muffe | to indvendige gevind | forbinde to bolte eller tapper i forskellige størrelser |
| Reduktionsbøsning | udvendig → indvendig, tyndvægget | montere en mindre bolt i et større gevindhul |
De mest efterspurgte kombinationer
| Kombination | Eksempel |
|---|---|
| Metriske reduktioner | M12 → M10, M10 → M8, M8 → M6 — normal eller fin stigning, også venstregevind |
| Tommegevind | 3/8" til 1/4", 1/2" til 3/8" — instrumenter, trykluft, beslag |
| Metrisk ↔ tommer | M10×1 til 3/8"-24 UNF — importerede maskiner og udstyr |
| G/BSP ↔ NPT | hydraulik- og pneumatikfittings, f.eks. til amerikansk udstyr — også vinkler (bøjninger) efter mål |
| Specialstigning / venstregevind | f.eks. 22,1×1,22 LH eller M12×1,5 til M12×1,75 — skæres præcis efter opmåling |
Ukendt gevind? Send et foto med en skydelære mod delen, eller send selve prøven: vi identificerer standard, diameter og stigning med gevindlærer og foreslår den rigtige adapter.
Metrisk ↔ tommer: hvorfor de aldrig passer sammen — og de standarder, vi krydser
Metriske gevind og tommegevind adskiller sig i diameter, stigning og flankevinkel — en metrisk 60°-profil mod en Whitworth 55°, en stigning på 1,5 mm mod 20 gevind pr. tomme. Selv når to størrelser ser næsten ens ud, krydser gevindet og ødelægger begge dele, hvis man tvinger dem sammen. Den eneste rigtige løsning er en drejet adapter, der bærer den metriske form i den ene ende og tommeformen i den anden — hver skåret efter sin egen standard:
| System | Gevind | Standard | Tætning |
|---|---|---|---|
| Metrisk | M grov og fin stigning, M6–M48 | ISO 261 / DIN 13 | Skive / O-ring / anlægsflade |
| Unified (tommer) | UNC, UNF, UNEF | ASME B1.1 | Skive / anlægsflade |
| Rørgevind cylindrisk (G) | BSPP, G1/8–G2 | ISO 228-1 | Tætningsskive / O-ring |
| Rørgevind konisk (Rc/R) | BSPT | ISO 7-1 / EN 10226 | På gevindet (selvtættende) |
| NPT / NPTF | 1/8"–2" amerikansk rørgevind | ASME B1.20.1 | På gevindet (selvtættende) |
| Whitworth | BSW / BSF (ældre maskiner) | BS 84 | Skive / anlægsflade |
Enhver standard til venstre samles med enhver anden — udvendigt eller indvendigt, cylindrisk eller konisk. Et typisk tilfælde: en amerikansk pumpe med 1/2 NPT-tilslutning til en europæisk manifold i G1/2, eller en sensor i 7/16 UNF, der skal sidde i et metrisk M14×1,5-hul.
Gevindadaptere og bøjninger til hydraulik
En typisk dansk forespørgsel: gevindadapter eller bøjning (vinkel) til hydraulik — 45°- og 90°-vinkler, der skifter mellem BSP, NPT eller metrisk gevind på pumper, ventiler og importerede maskiner. Vi fremstiller lige adaptere og vinkelstykker af sejhærdet stål eller rustfrit 316L med tætning på kegle eller O-ring, trykprøvet gevind og sekskant til fastspænding — også de kombinationer, som grossisterne ikke fører.
Materialer
- Messing CW614N (CuZn39Pb3) — standard; fremragende bearbejdelighed, skarpt gevind, økonomisk til vand, trykluft og almindelige medier
- Rustfrit stål 316L (1.4404) — marine-, kemi- og fødevaremiljøer; certifikat 3.1 iht. EN 10204 på forespørgsel
- Rustfrit stål 304 (1.4301) — økonomisk alternativ til almindelig korrosion
- Stål 42CrMo4, sejhærdet — højtryk og bærende samlinger
- Aluminium EN AW-6061 / 7075 — let, kan anodiseres
Sådan fungerer det
- 1 — Oplys begge gevind: f.eks. "M12×1,25 udvendigt, 3/8"-24 UNF indvendigt, messing, 5 stk.". En beskrivelse, et foto eller en målsat skitse er nok.
- 2 — Tilbud på 24 timer: pris, leveringstid og tegning til godkendelse.
- 3 — Produktion efter din godkendelse: CNC-drejning, gevindkontrol med go/no-go-lærer.
- 4 — Forsendelse til Danmark: DHL/FedEx Express, 3–5 arbejdsdage efter afsendelse.
Kopi ud fra en prøve
Gammel maskine, udgået reservedel, udokumenteret gevind? Send os den eksisterende adapter — også slidt eller knækket. Vi opmåler begge ender med lærer og mikrometer, udarbejder gratis en produktionstegning til godkendelse og fremstiller reservedelen. Ingen typeskilt, intet varenummer og ingen CAD nødvendig.
Rigtige dele fra vores værksted
Et udvalg af gevindadaptere fra vores maskiner — klik på et foto for at forstørre.
Ofte stillede spørgsmål
Ja. Vi drejer af massivt materiale og skærer gevindet med enkeltpunktsværktøj: enhver kombination af form, diameter og stigning er mulig — også størrelser uden for kataloget, fingevind og venstregevind.
1 stk., uden opstillingsomkostninger. Fra ca. 10 stk. falder stykprisen mærkbart; mængderabatter oplyses med det samme i tilbuddet.
Ja. Send den eksisterende del: vi opmåler gevindene, sender en tegning til godkendelse og fremstiller reservedelen. CAD er ikke nødvendig.
Produktion 7–14 arbejdsdage, derefter ekspresforsendelse med DHL/FedEx på 3–5 arbejdsdage.
STEP, IGES, DXF, PDF, målsatte håndskitser og fotos. Til en gevindadapter er én linje tekst med de to gevind ofte nok.
Gratis tilbud
Oplys begge gevind, materiale og antal — eller send et foto. Svar inden for 24 timer.
// Antal & pris
1 stk.
Prøvepris
Test pasformen før serien
3–10
Stykprisen falder
Opstilling fordeles
10+
Bedste pris
Alle mængdepriser på forhånd
- →Ingen mellemhandler — du betaler direkte til producenten
- →CAD gemmes efter første ordre — genbestil når som helst til lavere stykpris
