Adapter gwintowany na wymiar

Adapter gwintowany, którego nie ma w żadnym katalogu

Adapter gwintowany łączy dwa różne gwinty: śrubę M10 w otworze M8, złączkę BSP z maszyną z przyłączem NPT, śrubę calową z gwintem metrycznym. Typowe kombinacje kupicie w każdej hurtowni; problem zaczyna się, gdy potrzebna para gwintów nie istnieje w katalogu — gwint drobnozwojny, lewy, metryczny z calowym albo po prostu dwa rozmiary, których nikt nie produkuje razem. To dokładnie nasza praca: podajecie oba gwinty, my toczymy adapter na wymiar — od 1 sztuki, bez CAD.

Formy, które produkujemy

Forma	Układ gwintów	Typowe zastosowanie
Zewnętrzny-wewnętrzny	gwint zewnętrzny → gwint wewnętrzny	redukcja lub powiększenie istniejącego gniazda bez jego przeróbki
Nypel (dwa zewnętrzne)	dwa gwinty zewnętrzne	połączenie dwóch złączek wewnętrznych lub dwóch otworów gwintowanych
Mufa (dwa wewnętrzne)	dwa gwinty wewnętrzne	połączenie dwóch śrub lub prętów gwintowanych różnych rozmiarów
Tuleja redukcyjna	zewnętrzny → wewnętrzny, cienkościenna	osadzenie mniejszej śruby w większym gwincie
Adapter kołnierzowy	kołnierz → gwint	przejście z przyłącza kołnierzowego na gwintowane, wg rozstawu otworów

Najczęściej zamawiane kombinacje

Kombinacja	Przykład
Redukcje metryczne	M12 na M10, M10 na M8, M8 na M6, M6 na M4 — skok zwykły lub drobny, także lewy
Przejścia calowe (rurowe)	G1/8 na G1/4, G1/4 na G3/8 — pneumatyka, hydraulika, armatura
Metryczny ↔ calowy	M10×1 na 3/8"-24 UNF — maszyny importowane, przyrządy
G/BSP ↔ NPT	złączki hydrauliczne i pneumatyczne do urządzeń z USA
Zmiana skoku	ta sama średnica, inny skok — np. M12×1,5 na M12×1,75

Metryczny ↔ calowy: dlaczego nigdy nie pasują — i normy, które łączymy

Gwinty metryczne i calowe różnią się średnicą, skokiem i kątem zarysu — metryczny profil 60° wobec Whitwortha 55°, skok 1,5 mm wobec 20 zwojów na cal. Nawet gdy dwa wymiary wyglądają niemal identycznie, wkręcenie ich na siłę krzyżuje gwint i niszczy obie części. Jedynym poprawnym rozwiązaniem jest toczony adapter, który po jednej stronie ma zarys metryczny, a po drugiej calowy — każdy nacięty według własnej normy:

System	Gwinty	Norma	Uszczelnienie
Metryczny	M zwykły i drobnozwojny, M6–M48	ISO 261 / DIN 13	Podkładka / o-ring / czoło
Unified (calowy)	UNC, UNF, UNEF	ASME B1.1	Podkładka / czoło
Rurowy walcowy (G)	BSPP, G1/8–G2	ISO 228-1	Podkładka uszczelniająca / o-ring
Rurowy stożkowy (Rc/R)	BSPT	ISO 7-1 / EN 10226	Na gwincie (samouszczelniający)
NPT / NPTF	1/8"–2" amerykański rurowy	ASME B1.20.1	Na gwincie (samouszczelniający)
Whitworth	BSW / BSF (starsze maszyny)	BS 84	Podkładka / czoło

Dowolna norma z lewej połączona z dowolną inną, zewnętrzny lub wewnętrzny, walcowy lub stożkowy — typowy przypadek: amerykańska pompa z przyłączami 1/2 NPT do europejskiego kolektora G1/2 albo czujnik 7/16 UNF w metrycznym gnieździe M14×1,5.

Adapter kołnierzowy gwintowany

Zapytanie typowe dla polskiego rynku: adapter kołnierzowo-gwintowany — płyta lub tuleja, która przechodzi z przyłącza kołnierzowego (wg rozstawu i średnicy otworów Waszego kołnierza) na gwint rurowy G/R lub metryczny. Wykonujemy je według rozstawu otworów zmierzonego z istniejącej instalacji: wystarczy szkic z rozstawem, liczbą otworów i gwintem wyjściowym. Stal, stal nierdzewna lub aluminium, także z rowkiem pod O-ring.

Materiały

• Mosiądz CW614N (CuZn39Pb3) — standard; doskonała skrawalność, ostry gwint, ekonomiczny do wody, sprężonego powietrza i typowych mediów
• Stal nierdzewna 316L (1.4404) — środowisko morskie, chemiczne i spożywcze; świadectwo 3.1 wg EN 10204 na życzenie
• Stal nierdzewna 304 (1.4301) — ekonomiczna alternatywa do typowej korozji
• Stal 42CrMo4 ulepszana cieplnie — wysokie ciśnienie i połączenia nośne
• Aluminium EN AW-6061 / 7075 — lekkie, anodowane

Jak to działa

• 1 — Podajecie oba gwinty: np. „M12×1,25 zewnętrzny, 3/8"-24 UNF wewnętrzny, mosiądz, 5 sztuk". Wystarczy opis, zdjęcie lub zwymiarowany szkic.
• 2 — Wycena w 24 godziny: cena, termin i rysunek do akceptacji.
• 3 — Produkcja po Waszej akceptacji: toczenie CNC, kontrola gwintów sprawdzianami przechodni/nieprzechodni.
• 4 — Wysyłka do Polski: DHL/FedEx Express, 3–5 dni roboczych od nadania.

Odtworzenie na podstawie wzoru

Stara maszyna, część wycofana z produkcji, nieudokumentowany gwint? Wyślijcie nam istniejący adapter — nawet zużyty lub pęknięty. Mierzymy oba końce sprawdzianami i mikrometrami, bezpłatnie przygotowujemy rysunek wykonawczy do akceptacji i produkujemy część zamienną. Bez tabliczki znamionowej, bez numeru katalogowego i bez CAD.

Prawdziwe części z naszej sieci produkcyjnej

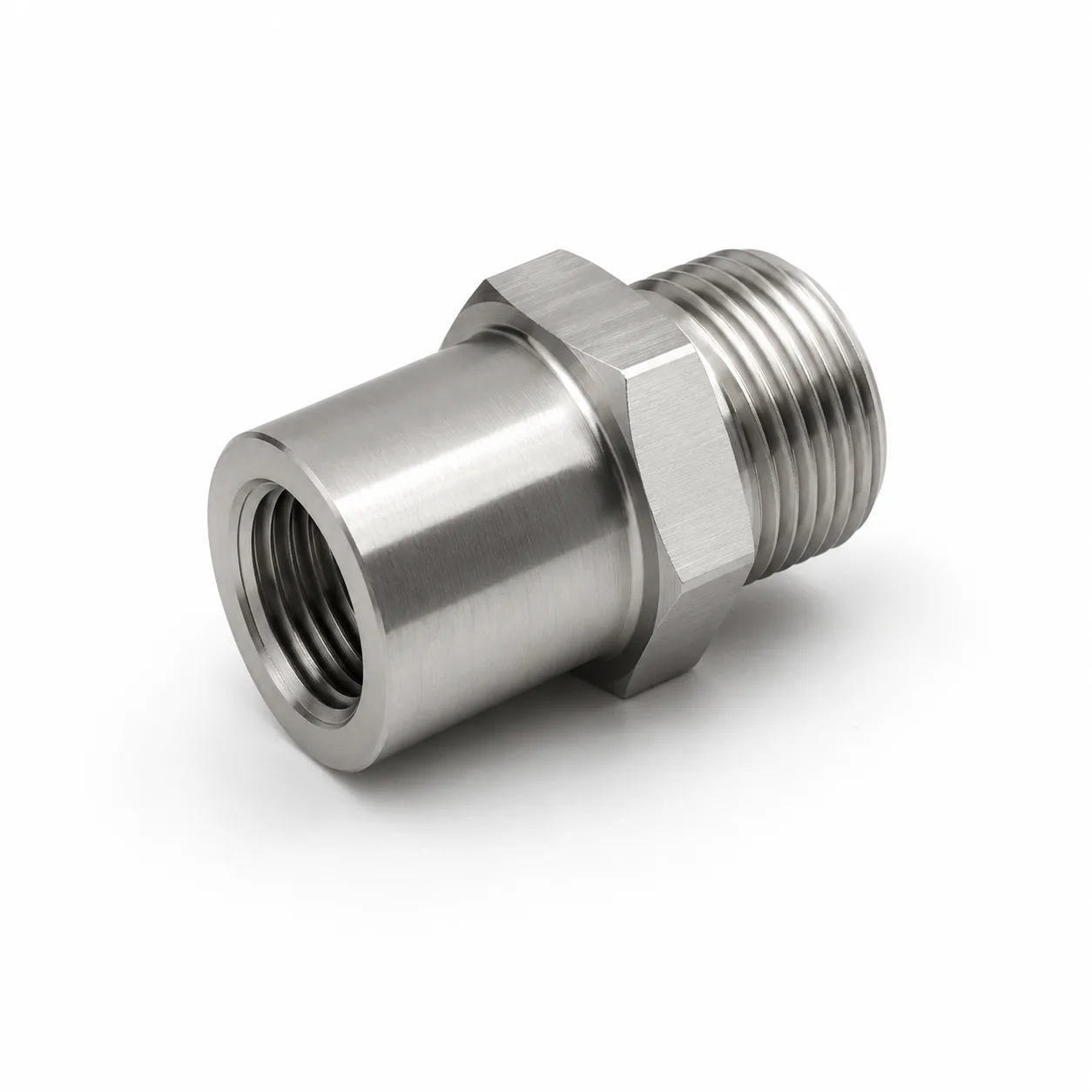

Kilka adapterów gwintowanych prosto z naszych maszyn — kliknij zdjęcie, aby powiększyć.
