Maßgeschneiderte Gewindeadapter — kein CAD nötig
Standardarmaturen lösen nicht jedes Verbindungsproblem. Wenn Sie zwischen zwei verschiedenen Gewindenormen verbinden müssen — etwa G (BSP) auf NPT, metrisch auf BSPT oder JIC auf ORFS — fertigen wir den passenden Adapter auf Maß. Zeichnung, Foto, Muster oder einfach eine Beschreibung der beiden Gewinde reicht aus.
Geht es dagegen um dieselbe Gewindeart in einer anderen Größe — zum Beispiel M12 auf M10 oder R1/2" auf R3/8" — finden Sie das passende Teil unter Gewindereduzierung nach Maß. Kreuzen Sie metrisch und Zoll? Siehe Gewindeadapter metrisch auf Zoll (UNF, BSP, NPT).
Gewindenormen, die wir bearbeiten
| Norm | Bezeichnung | Anwendung |
|---|---|---|
| G / BSPP | Britisches Parallelgewinde (ISO 228) | Europa, hydraulische Systeme, Pneumatik |
| R / BSPT | Britisches Kegelgewinde (ISO 7) | Abdichtung im Gewinde, Rohrleitungen EU |
| NPT / NPTF | Amerikanisches Kegelgewinde | USA, Hydraulik, Gas- und Wasserleitungen |
| Metrisch (M) | ISO-Metrisch (ISO 261) | Maschinenbau, Automotive, Allgemein |
| JIC (37°) | SAE J514 Kegelgewinde | Hydraulikleitungen in der Industrie |
| ORFS | O-Ring-Flachdichtung (SAE J1453) | Hochdruckhydraulik, leckagefrei |
| UNF / UNC | Amerikanisches Einheitsgewinde | Luftfahrt, US-Maschinen |
Werkstoffe für Gewindeadapter
- Messing CW614N (CuZn39Pb3) — Standardwerkstoff; ausgezeichnete Spanbarkeit, scharfes Gewinde, wirtschaftlich für Wasser, Druckluft und allgemeine Flüssigkeiten
- Edelstahl A4 (1.4404 / 316L) — seewasserbeständig, Lebensmitteltechnik, Chemie; Werkstoffzeugnis 3.1 nach EN 10204 auf Anfrage
- Edelstahl A2 (1.4301 / 304) — allgemeine korrosive Umgebungen; wirtschaftliche Alternative zu A4
- Aluminium EN AW-6061 / EN AW-7075 — leichte Verbindungen; eloxierbar; Hydraulik in der Luft- und Raumfahrt
- Vergütungsstahl 42CrMo4 (1.7225) — Hochdruck-Hydraulik, schwere Anwendungen, Festigkeitsklasse 10.9
- PTFE-beschichtet / chemisch beständig — auf Anfrage für aggressive Medien
Qualitätsdokumentation: Auf Anfrage liefern wir Werkstoffzeugnis 3.1 nach EN 10204, Maßprotokoll der Gewindemaße sowie RoHS- und REACH-Konformitätserklärung. Dokumentationsbedarf bitte bei der Anfrage angeben.
Echtes Projekt mit Bildern: Ein Kunde aus Frankreich schickte eine Handskizze, wir lieferten am selben Tag eine bemaßte Fertigungszeichnung (Sechskant SW50, Edelstahl 1.4301, massiv). Skizze, Zeichnung und Fertigung → Fallstudie Gewindeadapter M30×3,5 auf M24×2.
Drei Gewindenormen, ein Teil: Ein Kunde aus Großbritannien brauchte einen Bolzen mit Zoll-UNF-, Zoll-UN- und metrischem Gewinde auf einem Rohling, dazu eine passende Kupplung. Skizzen, Lehrring- und Messschieberprüfung, Serienlieferung → Fallstudie Mehrfachgewinde-Bolzen & Kupplung.
Wie es funktioniert — Gewindeadapter auf Maß
- Schritt 1 — Sie schicken uns die Gewinde-Angaben: Gewinde A (z.B. G1/2" Außengewinde) und Gewinde B (z.B. NPT 1/4" Innengewinde), Werkstoff und Menge
- Schritt 2 — Angebot in 24 Stunden: Wir senden Ihnen Preis, Lieferzeit und eine Zeichnung zur Bestätigung
- Schritt 3 — Fertigung nach Ihrer Freigabe: CNC-Drehen, Gewindeprüfung mit Gewinde-Lehren, Maßprotokoll auf Anfrage
- Schritt 4 — Versand per DHL/FedEx nach Deutschland: 3–5 Werktage nach Versand
Gewindeadapter nach Muster reproduzieren
Veraltete Maschinen oder unbekannte Normen? Schicken Sie uns das vorhandene Verbindungsstück — auch wenn es verschlissen oder beschädigt ist. Wir vermessen beide Gewindeenden, erstellen kostenlos eine Zeichnung zur Freigabe und fertigen den Ersatzadapter. Kein Typenschild, keine Teilenummer und kein CAD erforderlich.
Häufige Anfrage: G½" BSP auf NPT ½", metrisch M22×1,5 auf BSP 3/8", JIC 37° auf ORFS und viele weitere Sonderkombinationen. Wenn die Kombination nicht im Katalog steht, ist sie bei uns genau richtig.

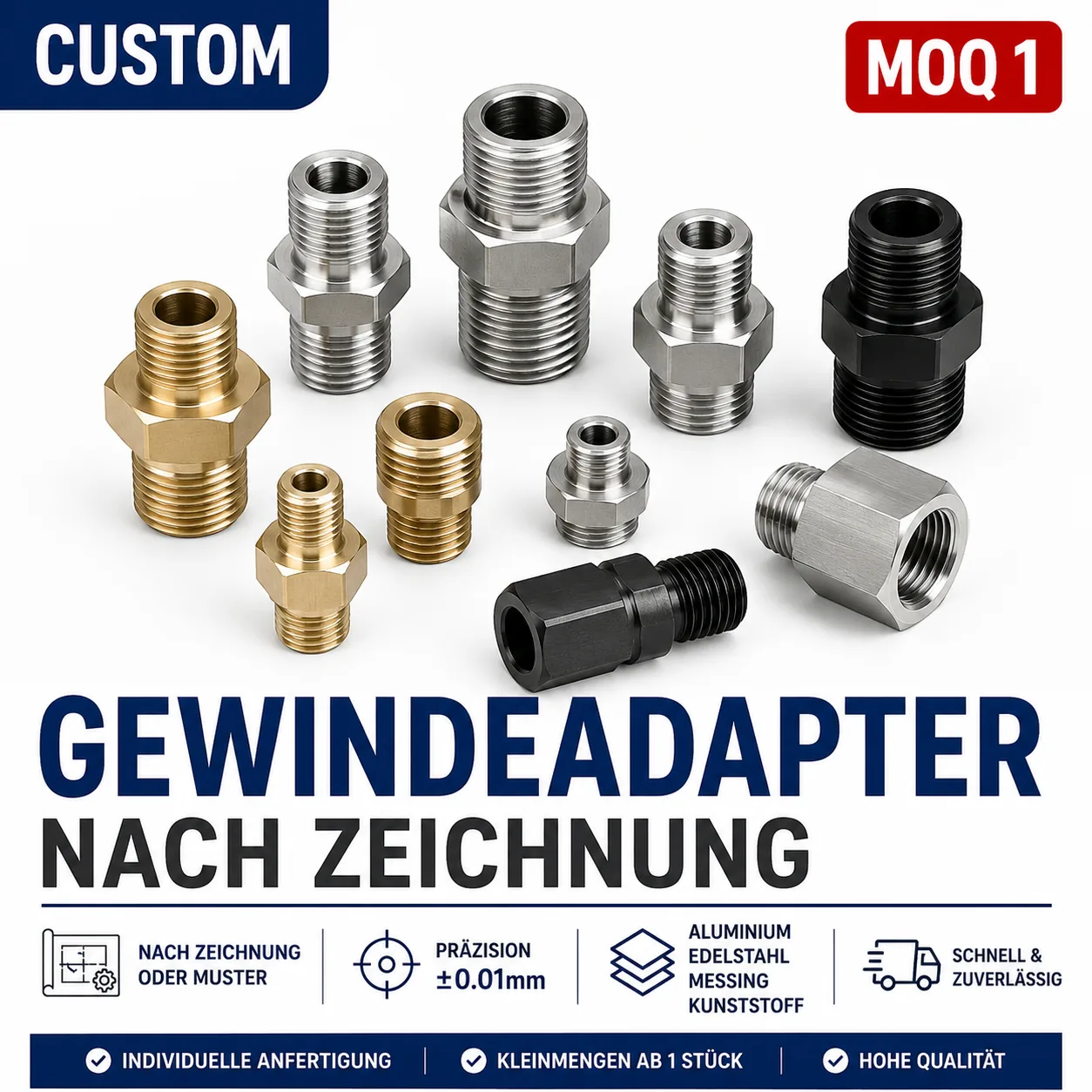

Echte Teile aus unserer Fertigung
Einige Gewindeadapter, die zuletzt unsere Maschinen verlassen haben — zum Vergrößern anklicken.
Häufige Fragen zu Gewindeadaptern
Ja. Wir fertigen Einzelgewinde manuell per Einzel-Drehstahl nach jedem Gewindetyp — auch Linksgewinde, ungewöhnliche Steigungen und historische Normen (z. B. BA, Whitworth). Schicken Sie uns das Teil, wir messen das Gewinde aus.
Gewindepaarungen werden nach der jeweiligen Norm gefertigt (ISO 228 für BSP, ISO 7, ANSI B1.20.1 für NPT usw.). Dichtflächen werden auf die geforderten Rauheitswerte geschliffen oder gedreht. Auf Anfrage liefern wir ein Maßprotokoll.
1 Stück. Wir fertigen einzelne Prototypen genauso wie Kleinserien und Produktionsmengen. Der Stückpreis sinkt ab ca. 10 Stück deutlich.
Standardteile werden in 7–14 Werktagen gefertigt und innerhalb von 3–5 Werktagen per DHL oder FedEx Express nach Deutschland geliefert.
STEP, IGES, DXF, PDF-Zeichnungen, Handskizzen mit Maßen und Fotos. Für Gewindeadapter reicht oft auch eine kurze Beschreibung: "G1/2 Außengewinde auf NPT 3/8 Innengewinde, Messing, 10 Stück".
Kostenloses Angebot
Zeichnung, Foto, Muster oder einfach die Gewindebeschreibung. Antwort in 24h.
// Menge & Preis
1 Stück
Musterpreis
Passung vor Serie prüfen
3–10
Stückpreis sinkt
Rüstkosten verteilt
10+
Bester Preis
Alle Staffelpreise vorab
